第一部分 地表类

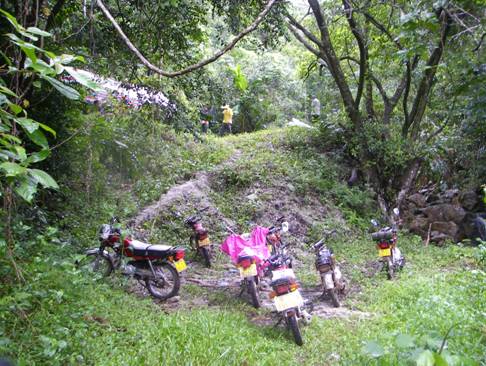

照片1.1 矿区一貌(竖井SJ01附近)

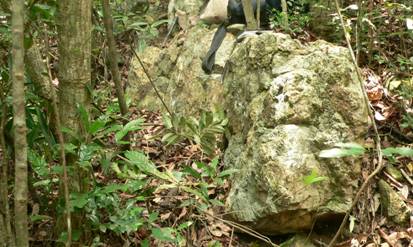

照片1.2 竖井SJ01附近地表出露的印支期二长花岗岩

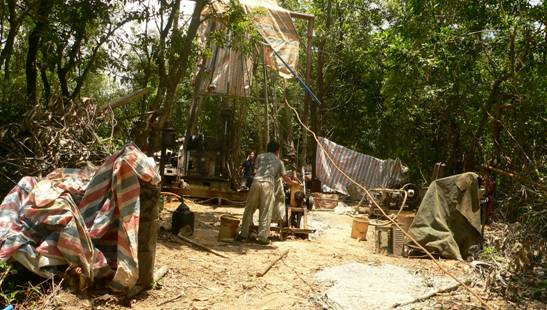

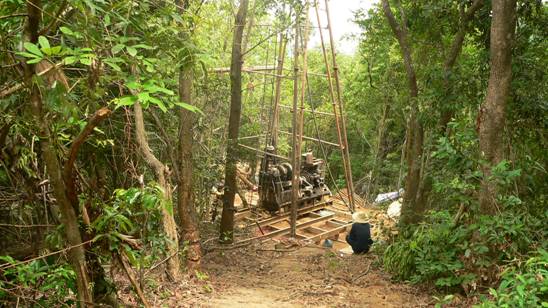

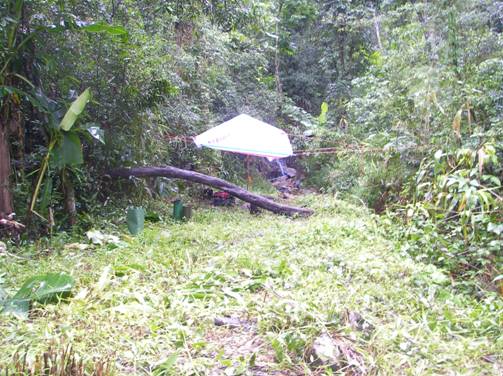

照片1.3 ZK1104孔施工现场
照片1.4 ZK1105孔施工现场

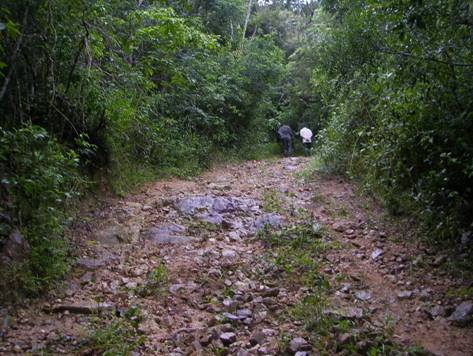

照片1.5 矿区中的道路

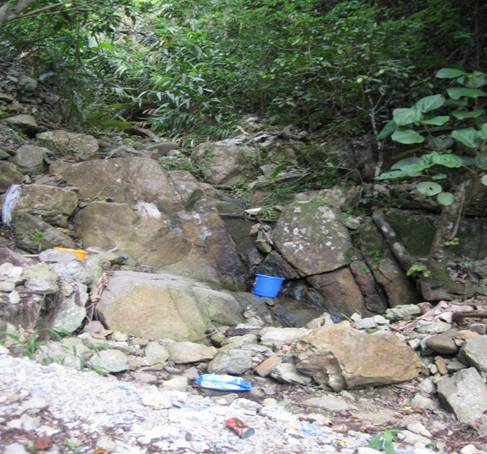

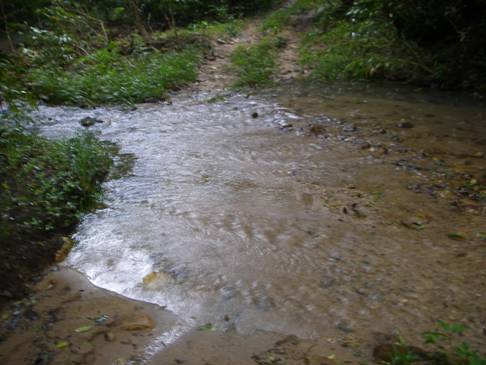

照片1.6 矿区地表冲沟
照片1.7 矿区竖井SJ01抽水试验现场1
照片1.8 矿区竖井SJ01抽水试验现场2
照片1.9 花岗岩体中的石英脉(D0394)
照片1.10 南好组二段C1n2中的粉砂岩(D05)
照片1.11 花岗岩体外接触带上的角岩(D071)
第二部分 探槽类

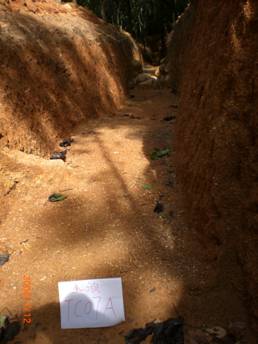

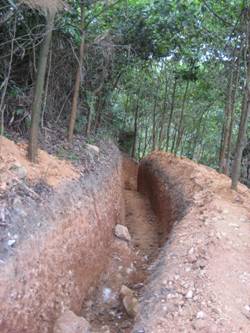

照片2.1 探槽TC
照片2.3 探槽TC

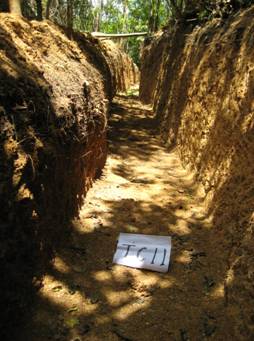

照片2.5 探槽TC11

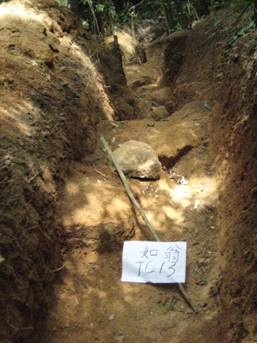

照片2.6 探槽TC13

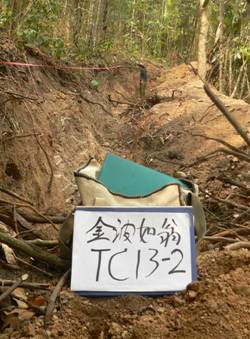

照片2.7 探槽TC13-2

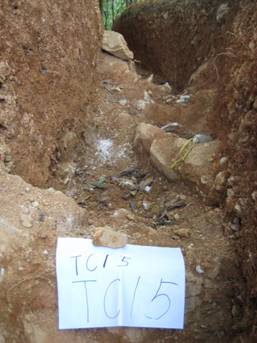

照片2.8 探槽TC15
图2.9 探槽TC
第三部分 钻探类

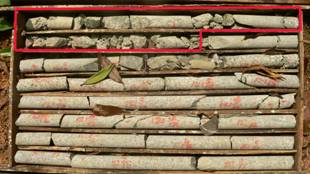

照片3.1 钻孔ZK0901
照片3.2 ZK0901钻孔中的黄铁矿化
照片3.3 、3.4钻孔ZK0901中的矿体
照片3.5 钻孔ZK0902 照片3.6 钻孔ZK0903
照片3.7 钻孔ZK1101
照片3.8 钻孔ZK1101中的矿体
照片3.9 钻孔ZK1102
照片3.10 钻孔ZK1103
照片3.11 钻孔ZK1104 照片3.12 ZK1104钻孔中的矿体
照片3.13 ZK1104钻孔中的闪长玢岩脉 照片3.14 钻孔ZK1105
照片3.15 钻孔ZK1105中的矿体 照片3.16 钻孔ZK1301
照片3.17 钻孔ZK1301中的矿体 照片3.18 钻孔ZK1302
照片3.19 钻孔ZK1302中的矿体
照片3.20 钻孔ZK1302中的黄铜矿化
照片3.21 钻孔ZK1303 照片3.22 钻孔ZK1303中的矿体
照片3.23 钻孔ZK1304
照片3.24 钻孔ZK1501
照片3.25 钻孔ZK1501中的矿体 照片3.26 钻孔ZK1502
照片3.27 钻孔ZK1503
照片3.28 钻孔ZK1503中的矿体
照片3.29 钻孔ZK1504
照片3.30 钻孔ZK11701
照片3.31 钻孔ZK11701中的矿体
第四部分 硐探类

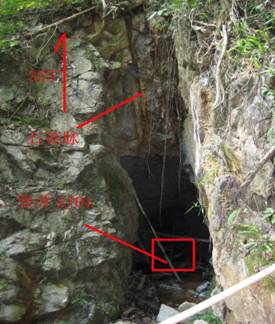

照片4.1 地表出露的V1矿脉(竖井SJ01处) 照片4.2竖井SJ01

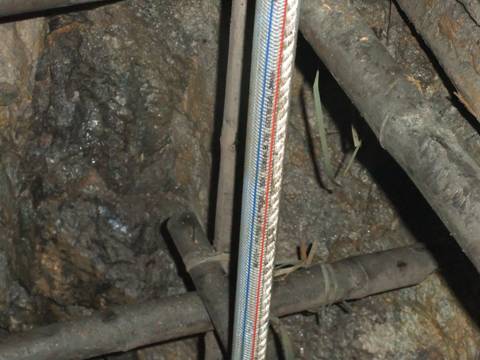

照片4.3 竖井

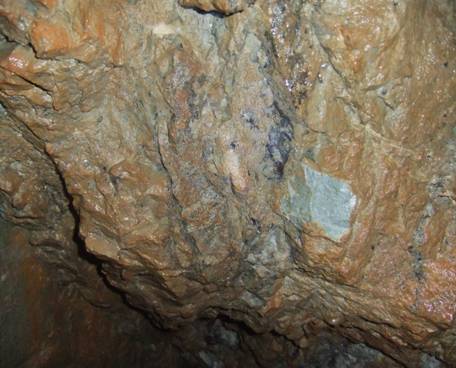

照片4.4 沿脉（YM1）中脆性断裂带（F1）角砾

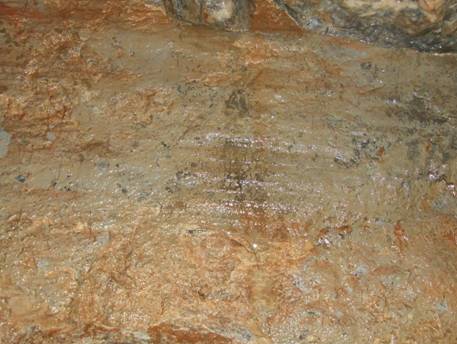

照片4.5 沿脉（YM1）中断裂面上的磨光面、擦痕

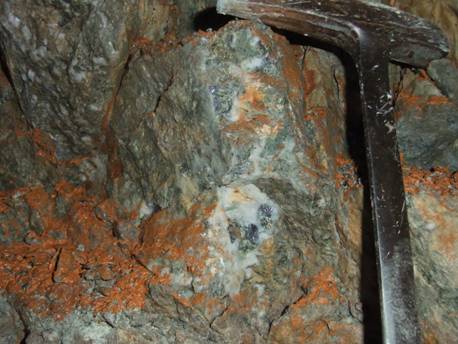

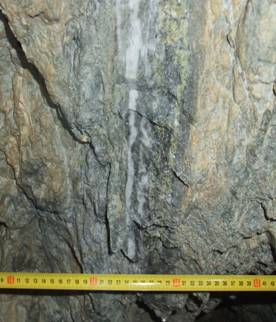

照片4.6 岩脉YM2中的矿体

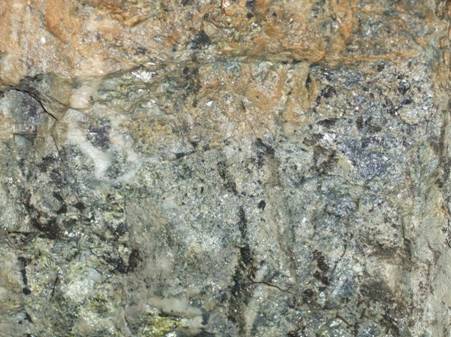

照片4.7 岩脉YM3中的矿体
第五部分 岩矿鉴定类
照片5.1 10*2.5倍 视域横径
矿石中他形粒状的闪锌矿（A）、方铅矿（B）与半自形柱状的热液石英（C）不均匀地嵌布在一起。

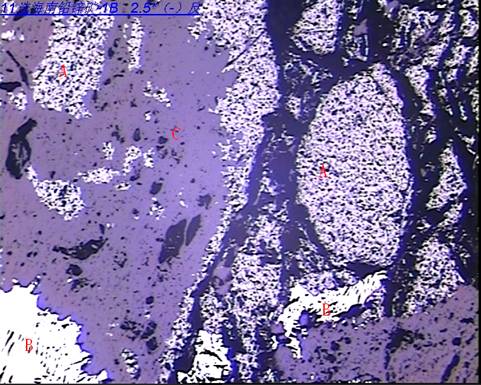

照片5.2 10*2.5倍 视域横径
矿石中蚀变花岗岩质的角砾、碎粒（A）间不均匀地分布着后期的热液石英及一些更细碎的石英、绢云母（B）。
照片5.3 10*10倍 视域横径
矿石中绢云母团块（A）残留分布于后期的热液石英（B）粒间。
照片5.4 10*2.5倍 视域横径
矿石中不均匀地嵌布在一起的他形粒状的闪锌矿（A）、方铅矿（B）与半自形柱状的热液石英（C）被压裂。
照片5.5 10*2.5倍 视域横径
矿石原岩（A，全蚀变火山岩）被热液石英（A）及金属矿物（B）组成的微脉穿插。
照片5.6 10*2.5倍 视域横径
矿石原岩（弱蚀变花岗岩）中的他形粒状的石英（A）、钾长石（B）和半自形板状的斜长石（C，内部有显微鳞片状的绢云母交代分布）、鳞片状的白云母（D）嵌布组成的花岗结构。
照片5.7 20*10倍 反射单偏光 视域横向直径
闪锌矿（B）中嵌布的怀疑是辉铜矿或银的独立矿物（A），扫描电镜照片中的红色十字处的矿物即照片1中的矿物（A），经微区能谱分析，其化学成份主要是硫、银、锌，因此判定其为辉银矿。
照片5.8 20*10倍 反射单偏光 视域横向直径
矿石中闪锌矿（A）、方铅矿（B）相互嵌布，其中方铅矿的微脉穿插于闪锌矿中，闪锌矿中零星嵌布着一粒怀疑是辉铜矿或银的独立矿物（C）与黄铜矿（D），后两者连生在一起。后经微区能谱分析，矿物（C）的化学成份主要是硫、铜，因此判定其为辉铜矿。
