颚式破碎机工作原理：
本机破碎方式为偏心挤压型，颚式破碎机的电动机驱动皮带和皮带轮通过偏心轴使动颚上下运动，当动颚上升时肘板和动鄂间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被挤压、搓、碾等多重破碎；当动颚下行时，肘板和动颚板间夹角变小，动颚在拉杆、弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动颚作周期性的压碎和排料，实现批量生产。

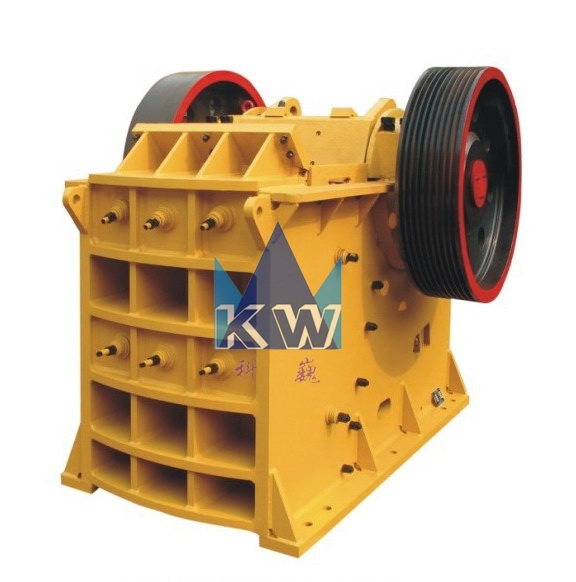

颚式破碎机的结构：
颚式破碎机主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。
鄂式破碎机的应用范围：
鄂式破碎机广泛应用于矿山、冶炼、建材、公路、铁路、水利、耐火材料和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种软硬矿石。如硫铁矿石、石灰石、玄武岩、磷矿石、重晶石、天青石、电石、焦炭等。
颚式破碎机性能特点:
1.破碎腔深而且无死区，提高了进料能力与产量；
2.其破碎比大，产品粒度均匀；
3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；
4.润滑系统安全可靠，部件更换方便，设备维护保养简单；
5.结构简单，工作可靠，运营费用低。
6.设备节能：单机节能15%～30%，系统节能一倍以上；
7.排料口调整范围大，可满足不同用户的要求；
8.噪音低，粉尘少。
颚式破碎机工作环境:
在将巨大石块破碎成小石块的过程中，第一道破碎机通常称为“主”破碎机。历史较长，也是最坚固的颚式破碎机。给颚式破碎机喂料时，物料须从顶部入口倒入含有颚齿的破碎室。颚齿以巨大力量将物料顶向室壁，将其破碎成更小的石块。支持颚齿运动的是一根偏心轴，偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境极为苛刻恶劣。轴承必须承受巨大的冲击载荷，磨蚀性污水和高温。尽管此工作环境极为恶劣，颚式破碎机仍需非常可靠地工作，这是保证生产效率的关键一环。
技术参数表：
| 型 号 |
进料口尺寸(mm) |
最大进料粒度(mm) |
排料口调整范围(mm) |
处理能力(m3/h) |
偏心轴转速(r/main) |
电动机功率(kw) |
重量
(不包括电动机)
(t) |
| PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
300 |
15 |
2.8 |
| PE-400×600 |
400×600 |
340 |
40-100 |
10-34 |
275 |
37 |
6.5 |
| PE-500×750 |
500×750 |
425 |
50-100 |
20-52 |
275 |
55 |
10.3 |
| PE-600×900 |
600×900 |
500 |
65-160 |
30-75 |
250 |
75 |
15.5 |
| PE-750×1060 |
750×1060 |
630 |
80-140 |
72-130 |
250 |
110 |
28 |
| PE-900×1200 |
900×1200 |
750 |
95-165 |
87-164 |
200 |
160 |
50 |
| PE-1000×1200 |
1000×1200 |
850 |
195-265 |
197-214 |
200 |
160 |
51 |
| PE-1200×1500 |
1200×1500 |
1020 |
150-300 |
250-500 |
180 |
200 |
100.9 |
| PEX-150×250 |
150×250 |
125 |
10-40 |
0.6-3 |
300 |
5.5 |
0.81 |
| PEX-150×750 |
150×750 |
120 |
18-48 |
5-10 |
320 |
15 |
3.5 |
| PEX-250×750 |
250×750 |
210 |
25-60 |
8-22 |
330 |
30 |
4.9 |
| PEX-250×1000 |
250×1000 |
210 |
25-60 |
10-32 |
330 |
37 |
6.5 |
| PEX-250×1200 |
250×1200 |
210 |
25-60 |
13-38 |
330 |
45 |
7.7 |
| PEX-300×1300 |
300×1300 |
250 |
20-90 |
10-65 |
300 |
55 |
11 |
|
